    选型指南：如何选择合适的君耀TVS管SMAJ型号？

    发布时间：2025-06-05 品牌：君耀电子(BK) 浏览量：86

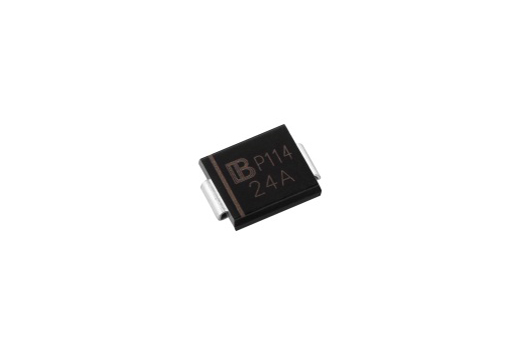

    君耀TVS管SMAJ系列是一种限压型的过压保护器件，能够以亚纳秒级的速度将过高的电压限制在安全范围内，从而保护后续电路免受瞬态过电压（如静电放电、雷击、浪涌等）的损害。该系列采用SMA封装（DO-214AC），具有低外形、玻璃钝化结、低电感等特性，能够优化电路板空间，适合表面贴装应用。



    你知道如何选择合适的君耀TVS管SMAJ型号吗？



    VSport,VSport体育,V体育,VSport - 胜利因您更精彩电子告诉你，选择合适的TVS管SMAJ型号，需要综合考虑多个因素，以下是详细的选型指南：



    1.明确电路参数

    -确定工作电压：被保护电路的最大直流或连续工作电压是选型的基础。TVS管的反向截止电压（Vrwm）应大于或等于电路的最大工作电压，以确保在正常工作时TVS管不会导通。

    -了解电路承受能力：明确被保护电路的损坏电压，TVS管的最大钳位电压（Vc）应小于该损坏电压，以确保在过压事件发生时，电路不会被损坏。



    2.考虑瞬态电压特性

    -峰值脉冲功率：根据电路可能遭受的瞬态脉冲功率来选择TVS管。TVS管的最大峰值脉冲功率（Ppp）必须大于电路可能出现的峰值脉冲功率。

    -浪涌电流能力：如果电路处于高浪涌环境，如AC电源输入端，应选择浪涌电流能力（Ippm）较高的TVS管。



    3.选择合适的封装

    -空间限制：对于PCB空间有限的场合，如小型便携设备，可选择SMA封装的TVS管。

    -散热需求：在高功率应用场景中，需要考虑封装的散热性能。SMA封装适用于中小功率应用，对于更高功率需求，可能需要考虑其他封装形式。



    4.其他注意事项

    -温度影响：TVS管的工作温度范围通常为-55℃到+150℃。在高温环境下，需注意TVS管的反向漏电流会增加，功耗会下降，可能需要降额使用。

    -数据接口保护：对于数据接口电路，应选择电容值较小的TVS管，以减少对信号完整性的影响。

    -极性选择：直流保护电路一般选用单向TVS管，交流保护电路则多选用双向TVS管。



    5.TVS管SMAJ系列型号推荐

    TVS管SMAJ系列涵盖了多种型号，适用于不同的电压范围和应用场景。例如：

    -SMAJ5.0CA：适用于工作电压在5V左右的电路保护。

    -SMAJ12CA：适用于12V供电系统的保护。

    -SMAJ400CA：适用于需要较高瞬态脉冲功率保护的电路。



    君耀TVS管型号推荐
    SMAJ12A SMAJ12CA SMAJ12CA/1K/P SMAJ13CA
    SMAJ15A SMAJ15CA SMAJ16A SMAJ16CA
    SMAJ17CA SMAJ18A SMAJ18CA SMAJ200A
    SMAJ20A/SMA SMAJ20CA SMAJ22CA SMAJ24A
    SMAJ24CA SMAJ26CA SMAJ28A SMAJ28CA
    SMAJ30A SMAJ30CA/BK/5K/P SMAJ33A SMAJ33CA
    SMAJ350CA SMAJ36A SMAJ36CA SMAJ40A
    SMAJ40CA SMAJ48CA SMAJ5.0A SMAJ5.0CA
    SMAJ5.0CA-AT SMAJ6.0A SMAJ6.0CA SMAJ6.5A
    SMAJ6.5CA SMAJ6.5CA-AT/TR13 SMAJ6.8CA SMAJ60A/BK
    SMAJ64CA/BK SMAJ7.0CA SMAJ70CA SMAJ70CA-AT
    SMAJ70CA-AT/1KP SMAJ75A SMAJ8.0CA SMAJ100A
    SMAJ10CA SMAJ110A

    通过以上步骤，您可以根据具体的应用需求，选择合适的TVS管SMAJ型号，以确保电子电路在瞬态过电压事件下的安全和稳定运行。
